Wymiarowanie

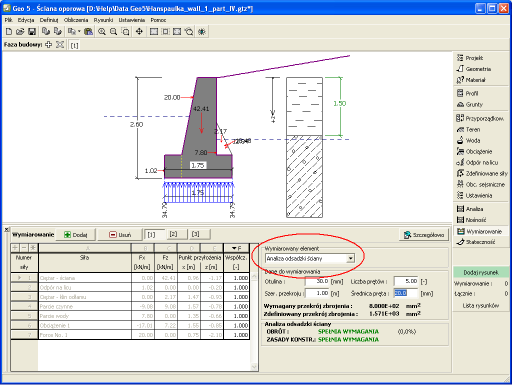

Ramka "Wymiarowanie" służy do projektowania i wymiarowania zbrojenia przekroju ściany - przekrój poddawany wymiarowaniu wybiera się z rozwijanej listy.
| |
| określana jest głębokość przekroju roboczego od górnej krawędzi budowy |
|
Wygląd ramki jest dostosowany do wybranej metodyki obliczeń.
- Analiza według współczynnika bezpieczeństwa, lub zgodnie z teorią stanów granicznych - ostatnia kolumna w tablicy umożliwia modyfikację współczynników obliczeniowych, przykładanych do wyznaczonych sił. Wartości tych sił są wyświetlane na ekranie i są automatycznie odświeżane przy każdej zmianie danych projektu lub ustawień w tablicy.
- Obliczenia według EN 1997 - ostatnia kolumna w tablicy umożliwia zdefiniowanie czy obciążenie oddziałujące na konstrukcje jest uwzględniane jako drugorzędne. Zagadnienie to zostało szerzej omówione w rozdziale "Kombinacje obciążeń".
- Obliczenia według LRFD lub SIA 267 - w tym przypadku ostatnia kolumna nie jest wyświetlana.
Metody określania sił oraz ich oddziaływania na analizowany przekrój opisane są w rozdziale "Wymiarowanie ściany".
Trzon ściany i przekrój roboczy są zawsze obciążane parciem spoczynkowym.
Metody wyznaczania rozkładu sił wewnętrznych w poszczególnych przekrojach zostały opisane w teoretycznej części pomocy.
Wymiarowanie konstrukcji żelbetowych wykonywane jest zgodnie z normą określoną w ramce "Materiały i normy" .
Istnieje możliwość przeprowadzenia wielu obliczeń dla różnych przekrojów. Można również określić różne współczynniki obliczeniowe dla poszczególnych sił. Wyniki analizy (wyznaczone siły) wyświetlane są na pulpicie i natychmiast aktualizowane dla dowolnej zmiany wprowadzonych danych bądź ustawień. Przycisk "Szczegółowo" otwiera okno dialogowe, które prezentuje szczegółowe wyniki wymiarowania.
Dodatkowe opcje można znaleźć pod przyciskiem
- na przykład, eksport danych do programów FIN EC.
Wizualizację wyników można skonfigurować w ramce "Konfiguracja rysunku".
Ramka "Wymiarowanie"
