Empuxo de Terra Ativo - Sobrecarga Concentrada

A sobrecarga concentrada (com a resultante F devido à superfície ou a uma carga concentrada - ver figura) é transformada numa carga linear com comprimento limitado. Se a largura da carga superficial b é menor que a distância a, medida a partir da parte anterior da parede (ver figura), a carga linear alternativa f, com comprimento l+2(a+b), é dada por:

onde:

F

-

resultante devido à superfície ou a uma carga concentrada

a

-

distância entre a carga e a parte posterior da parede

l

-

comprimento da carga

b

-

largura da sobrecarga superficial

Se a largura b da sobrecarga superficial for superior à distância a, medida a partir da parte posterior da parede (ver figura), a carga contínua alternativa f, com comprimento l+2(a+b) e largura (a+b), é dada por:

onde:

F

-

resultante devido à superfície ou a uma carga concentrada

a

-

distância entre a carga e a parte posterior da parede

l

-

comprimento da carga

b

-

largura da sobrecarga superficial

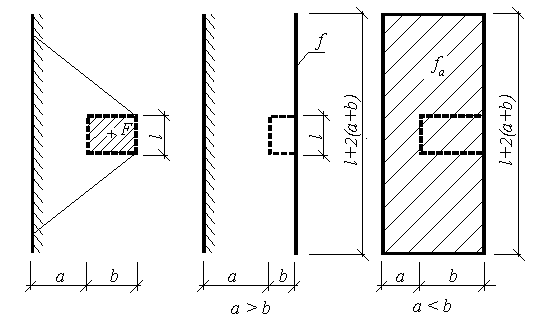

Carga alternativa para o cálculo do incremento do empuxo de terra ativo

Para solos não homogéneos, o programa procede da seguinte forma.
